RSF1000型固定式氣體報警器安裝規范

一、概述

RSF1000型固定式氣體報警器（氣體探測器）通過對大氣中可燃或有毒氣體進行連續24小時在線檢測及聲光報警，不僅對特殊場合氣體濃度起到控制作用，對危險現場氣體泄漏更有預警作用，及時保護各種現場的生命以及財產安全。檢測器采用高精度傳感器結合高速、高精度處理電路，具有信號穩定，精度高、重復性好等優點，并且采用防爆設計，適用于各種危險場合。儀器輸出各種標準信號，可以兼容各種報警系統、PLC、DCS等控制系統。儀器廣泛應用于石油、化工、冶金、消防、煤礦、電力、船舶、環保、電信、醫療等行業。

二、技術特點

采用高速、高精度處理電路，實現儀器快速、準確的測量

三線制4-20mA信號和RS485數字信號輸出，可實時與計算機進行通訊

即插即用國際標準智能化傳感器，現場維護非常方便

大屏幕LCD顯示，功能箭頭指示讓操作一目了然

配備紅外遙控，不開蓋實現參數調整

全量程范圍的溫度數字補償

遙控或者按鍵實現檢測器在現場自由組態，如查看、設定、校準

本安電路及防爆外殼設計，現場維護安全、方便、快捷

三、技術參數

殼體材料：鋁合金隔爆外殼

外型尺寸：210X100X180

隔爆等級：Ex d IIC T6 Gb

防護等級：IP65

整機重量：2.1Kg

準確度：±5%F.S.

LCD顯示內容：測量氣體名稱、實時數值、 10段柱狀圖顯示實時氣體濃度、氣體滿量程、氣體內部參數

LCD顯示模式：ppm、ppb、mg/m3、ug/m3、%VOL、%LEL

工作環境溫度：-20~50℃

工作環境濕度：10 ~ 95% RH 非凝露

模擬信號輸出：三線制4-20mA 線性輸出

數字信號輸出：標準RS485信號輸出

工作電壓：24VDC（18~30VDC）

基本工作電流： 40mA@24V（催化燃燒）；20mA@24V（電化學）

最大工作電流：160mA@24V（催化燃燒）；140mA@24V（電化學）

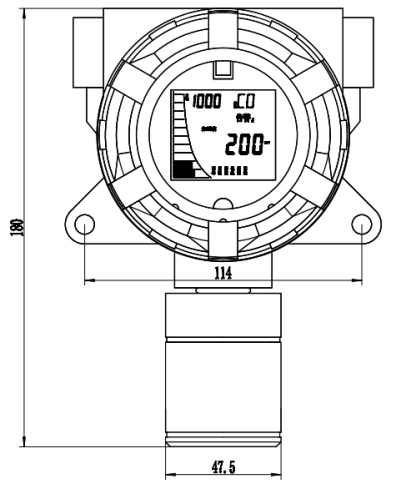

四、外型尺寸及安裝方式

4.1安裝位置

根據氣體的比重及風向，氣體報警器應安裝在離氣體可能泄漏地點處一米范圍內，這樣氣體報警器的實際反應速度比較快，否則，有可能出現氣體報警器安裝處可燃氣體或有毒有害氣體濃度不超標，而泄漏點處局部氣體已經超標，氣體變送器和主機卻不能報警的現象。

氣體報警器安裝距地面高度應大于30厘米以防有水濺入。一般情況下，檢測比重小于空氣的有害氣體，探頭應安裝于房屋或設備的上方；比重大于空氣的有害氣體，探頭應裝于貼近地面處。

氣體報警器安裝探頭應朝下，如在戶外安裝應在氣體報警器上方加裝遮雨板。

注意：

>>開放區域每一探頭的檢測范圍為60平方米，同時還要考慮氣體擴散、風向、溫度、濕度及區域封閉性等因素。

>>安裝時還應考慮防塵防水和防高溫等保護措施。

4.2安裝方法

用戶可以自行設計固定方式。但是要注意保持探頭的傳感器面和地面垂直。探頭固定后，將殼體上蓋螺釘卸下，把屏蔽（三芯3×1.5mm）傳輸電纜從過線通道插入。建議使用屏蔽軟芯（三芯3×1.5mm）電纜，將電纜接于端子位置。檢查接線牢固后，固定電纜和殼體上蓋。

五、電氣連接

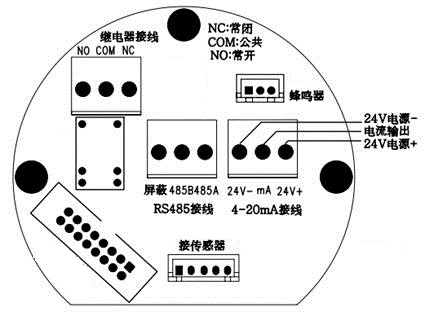

電氣定義如圖5.1所示。

儀器輸入：24V（供電電源功率2.4W以上）

儀器輸出：RS485，4~20mA，繼電器（聲光報警可選）

接線：擰開檢測器上蓋，拿出檢測器處理單元面（見圖7.2），按照 圖5.1電氣定義接線。

六、負載特性

輸出信號：4~20mA

負載阻抗R與電源V的關系為：R≤50(V-12)
